產品參數:
名稱:70w無刷驅動器
型號:BLD70
適配無刷電機:70w低壓直流無刷電機
備注:

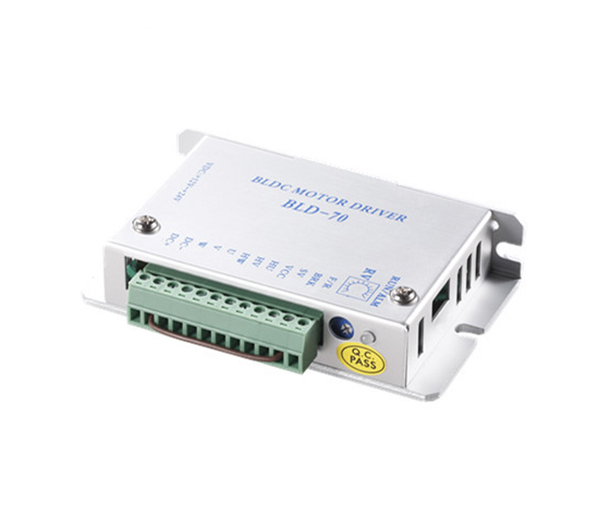

1、無刷電機的驅動器BLD70的圖片
2 額定參數
額定電壓 | 額定電流 | 峰值電流 | 額定轉速 |
DC12V~30V | 3A | 6A | 適用電動機的最大轉速20000RPM |
使用測功機測量額定電流和額定轉速時,應在額定功率、額定轉矩情況下測得。使用測功機和示波器測量峰值電流時,應在額定轉速啟動瞬間測得。
3 外觀尺寸
3-1 外觀
驅動器的外觀應光潔完好,若存在開裂、凹陷是不被允許的。
當驅動器遞交給客戶時,驅動器的快速剎車(BRK)和霍爾電源負極(DC-)端的連接線應已如圖1連接完好。
4 功能與運行
4-1 啟動和停止
當驅動器遞交給客戶的時候,驅動器的快速剎車(BRK)和霍爾電源負極(DC-)端的連接線已連接完好。當接通電源時,驅動器BLD-70便能帶動電動機自行運轉。
連接和斷開快速剎車(BRK)和霍爾電源負極(DC-)端的連接線可控制電動機的運行和停止。當快速剎車(BRK)和霍爾電源負極(DC-)端連接時,電動機運行。反之電動機停止運轉。
4-2 方向控制
連接和斷開F/R端和COM端的連接線可實現電動機不同方向的運轉。
當斷開F/R端和COM端的連接線時,電動機順時針運轉。
當連接F/R端和COM端的連接線時,電動機逆時針運轉。
4-3 快速停止
當驅動器遞交給客戶的時候,快速剎車(BRK)和霍爾電源負極(DC-)端的連接線已連接。當接通電源時,驅動器BLD-70便能帶動電動機自行運轉。
連接或斷開快速剎車(BRK)和霍爾電源負極(DC-)端的連接線可控制電動機的自然運行和快速停止。
當斷開快速剎車(BRK)和霍爾電源負極(DC-)端的連接線時,電動機快速停止。
當連接快速剎車(BRK)和霍爾電源負極(DC-)端的連接線時,電動機運轉。
4-4 調速方法
4-4-1 通過內置電位器(RV)設定
順時針轉動電位器(RV),電動機速度增大。
逆時針轉動電位器(RV),電動機速度減小,旋轉至極限位置時,電動機停止運行。
4-4-2 通過外部電位器設定
使用外部電位器進行調速時,定位器中間引出端連接SV端,兩側的引出端 分別連接REF+、COM端。此時的內置電位器(RV)需逆時針旋轉至極限位置。
4-4-3 通過輸入模擬電壓設定
可輸入模擬電0~+5V設定時,內置電位器(RV)需逆時針旋轉至極限位置。
5 使用指引
5-1 電源
BLD-70輸入電源應為DC12V~30V。
