BLD-70接線圖

一、首先辨識清楚直流無刷電機上的線：

如上圖，直流無刷電機一共有八根線

   三根是粗的，五根是細的分別為：

   粗紅      細藍

   粗黃      細白

   粗黑      細紅

             細黑

             細綠

 分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

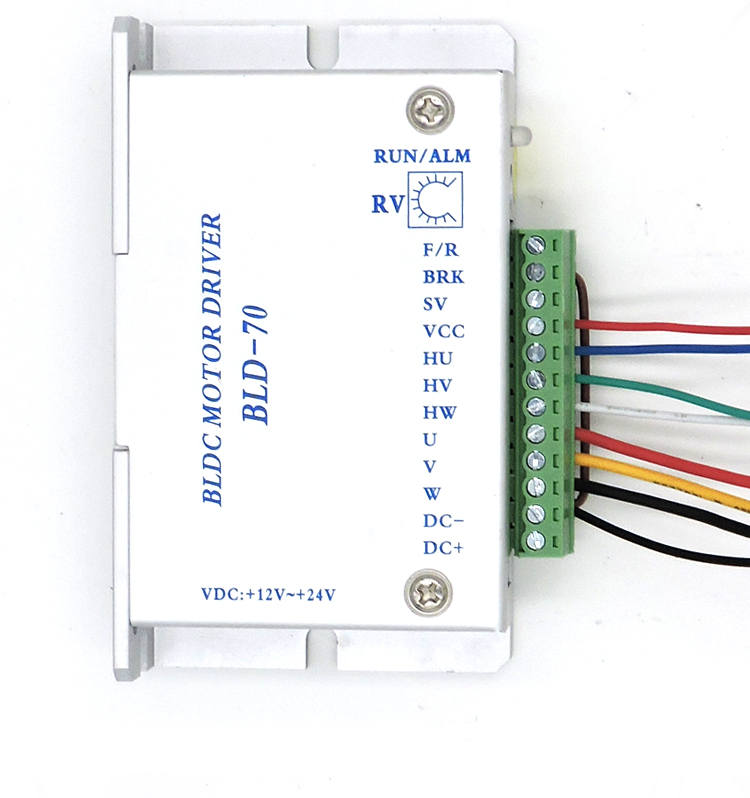

二、驅動器接線圖俯視圖：

如上圖：

1、首先用一根線把 DC- 與 BRK 相連接；

2、DC- 接電機的細黑線；

3、W     接 電機的粗黑線

4、v     接  電機的粗黃線

5、u     接  電機的粗紅線

6、HW    接 電機的細白線

7、HV    接 電機的細綠線

8、HU    接 電機的細藍線

9、VCC   接 電機的細紅線

10、SV    不接線，留空白

12、F\R   不接線，留空白

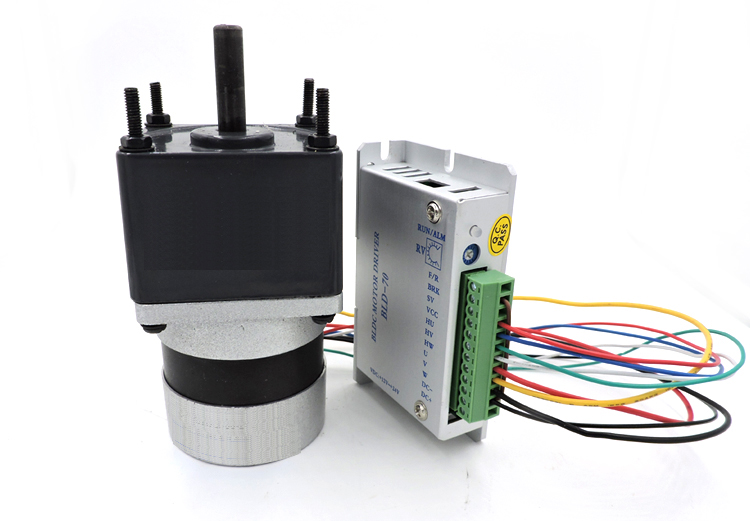

其他BLD-70接線圖示圖：

如果您對以上的接線圖還有疑問，歡迎聯系我們：

QQ：2338223078  電話：13326768788   劉經理
