無刷直流電機(BLDC)原理及算法
電機做為用電器或各種各樣機械的動力源,關鍵功效是造成驅動器轉矩。

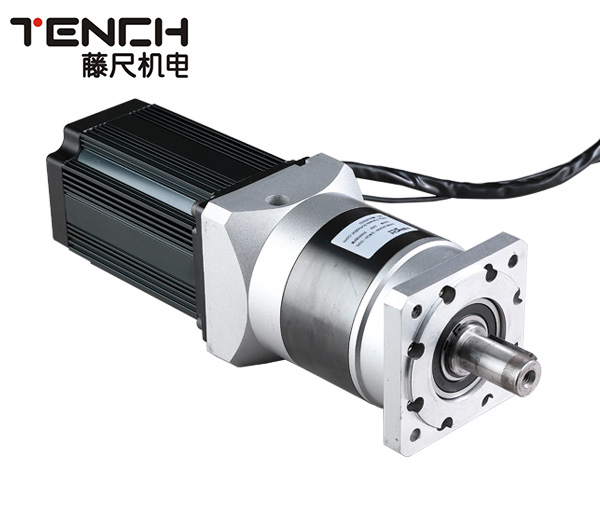

盡管行星減速器關鍵跟伺服電機電機、步進電機電機配搭應用,可是電機的有關專業知識在依然是十分火爆的,因此 見到這篇“史上最牛全電機操縱小結”,我就急不可耐回來跟大伙兒共享了。
無刷直流電機 (Brushless Direct Current Motor, BLDCM)擺脫了有刷直流電電機的先天缺點,以電子器件電機轉子替代了機械電機轉子,因此 有刷電機直流電電機既具備直流電電機優良的變速特性等特性,又具備溝通交流電機構造簡易、無換相火苗、運作靠譜和便于維護保養等優勢。
基本原理及優化算法。
BLDC電機操縱規定掌握電機開展整流器轉為的電機轉子部位和體制。針對閉環控制速率操縱,有兩個額外規定,即針對電機轉子速率/或電機電流量及其PWM信號開展精確測量,以操縱電機速率輸出功率。
BLDC電機能夠 依據運用規定選用邊排序或管理中心排序PWM信號。大部分運用僅規定速率轉變實際操作,將選用6個單獨的邊排序PWM信號。這就出示了最大的屏幕分辨率。假如運用規定網絡服務器精準定位、耗能制動系統或驅動力反轉,強烈推薦應用填補的管理中心排序PWM信號。
為了更好地磁感應電機轉子部位,BLDC電機選用霍爾效應感應器來出示絕對定位磁感應。這就造成了更多段的應用和高些的成本費。無感應器BLDC操縱省掉了針對霍爾元件的必須,只是選用電機的自感電動勢(感應電動勢)來預測分析電機轉子部位。無感應器操縱針對像散熱風扇和泵那樣的成本低調速運用尤為重要。在采有BLDC電機時,電冰箱和壓縮機也必須無感應器操縱。
滿載時間的插進和填補
大部分BLDC電機不用相輔相成的PWM、滿載時間插進或滿載時間賠償。很有可能會規定這種特點的BLDC運用僅為性能卓越BLDC伺服電機電機、正弦波形鼓勵式BLDC電機、有刷電機AC、或PC同歩電機。
很多不一樣的控制系統都被用于出示針對BLDC電機的操縱。典型性地,將輸出功率晶體三極管作為線形穩壓電源來操縱電機工作電壓。當驅動器大功率電機時,這類方式 并不好用。大功率電機務必選用PWM操縱,并規定一個微處理器來出示啟動和操縱作用。
控制系統務必出示以下三項作用:
用以操縱電機速率的PWM工作電壓;
用以對電機進整流器換相的體制;
運用自感電動勢或霍爾元件來預測分析電機轉子部位的方式 。
脈沖寬度調配僅用以將可變性工作電壓運用到電機繞阻。合理工作電壓與PWM占空度正相關。當獲得適度的整流器換相時,BLDC的扭距速率特點與下列直流電電機同樣??梢杂每勺冃怨ぷ麟妷簛聿倏v電機的速率和可變性轉矩。
